Panel Büküm Makinesi

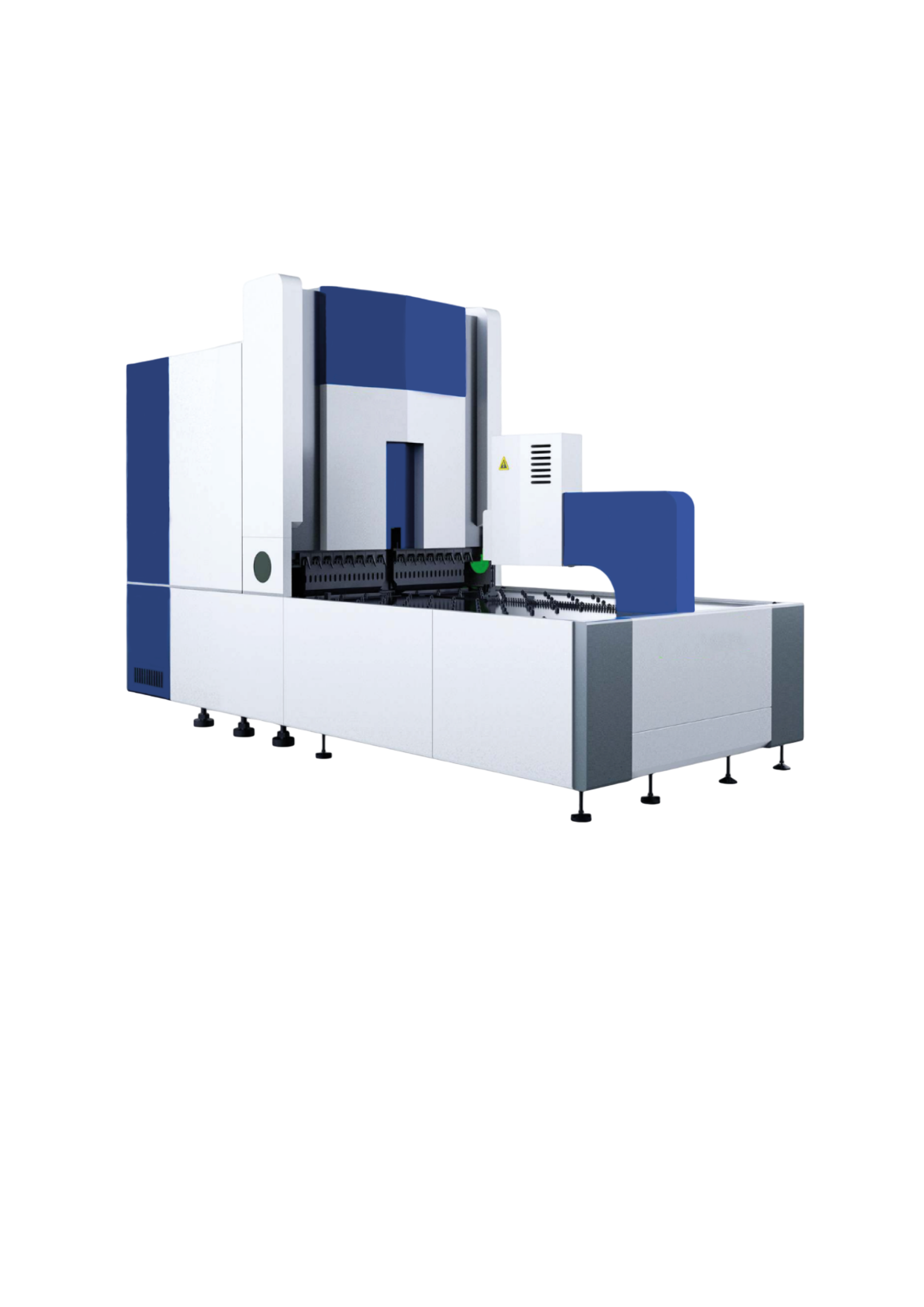

iBend Panel Bender

MVD Panel Bender, sac panellerin hızlı, hassas ve tam otomatik şekillendirilmesi için tasarlanmış tam servo-elektrikli bir CNC büküm sistemidir. 15 eksenli yapısı ve bağımsız servo kontrollü üst ve alt büküm bıçaklarıyla pozitif, negatif ve çok yönlü bükümleri tek çevrimde, büküm başına 0,2 saniyeye varan hızlarla gerçekleştirir. Otomatik sac konumlandırma ve döndürme, otomatik iş parçası sıkma ve fırçalı-bilyalı transfer tablası operatör müdahalesini en aza indirerek tutarlı parça kalitesi sağlar. Farklı sac geometrilerine uygun esnek büküm takımlarıyla karmaşık profiller, radyüslü bükümler ve kenar katlama işlemleri yapılabilir. Yüksek rijitlikte gövde, hassas bilyalı vidalar ve lineer kılavuzlar üzerine kurulan Panel Bender, enerji verimli, sessiz ve düşük bakım gerektiren bir çalışma sunar.

SİPARİŞ VER KATALOĞU GÖRÜNTÜLE

STANDART ÖZELLİKLER

• 15 eksenli tam servo-elektrikli CNC büküm sistemi
• Kullanıcı dostu arayüze sahip MVD CNC kontrol sistemi
• Büküm başına 0,2 saniyeye varan yüksek hızlı büküm performansı
• Bağımsız servo kontrollü üst ve alt büküm bıçakları
• Otomatik pozitif, negatif ve çok yönlü büküm işlemleri
• Karmaşık profil şekillendirme, radyüslü büküm ve kenar katlama (hemming) kabiliyeti
• Farklı sac geometrileri için esnek büküm takımları
• Baskı kollu besleme sistemi ile otomatik sac konumlandırma ve döndürme

• Otomatik iş parçası sıkma sistemi
• Rahat malzeme taşıma için fırçalı ve bilyalı transfer tablası
• Hassas mekanik yapıya sahip yüksek rijitlikte makine gövdesi
• Senkronize eksen kontrollü yüksek performanslı servo motorlar
• Hassas bilyalı vida ve lineer kılavuz aktarma sistemi
• Düşük bakım ihtiyacı ile enerji verimli ve sessiz çalışma
• Mekanik bileşenler için entegre yağlama sistemi

Model	Birim	PB 2000	PB 2500
Özellik	Birim	PB 2000	PB 2500
Maks. Büküm Ölçüsü (U x G)	mm	2000 x 1250	2500 x 1250
Maks. Büküm Yüksekliği	mm	170	170
Min. Büküm Yüksekliği	mm	3	3
Maks. Büküm Kalınlığı - Paslanmaz Çelik	mm	1,5	1,2
Maks. Büküm Kalınlığı - Soğuk Sac	mm	2,0	1,5
Maks. Büküm Kalınlığı - Alüminyum	mm	2,0	2,0
Min. Malzeme Kalınlığı	mm	0,35	0,35
Min. Radyüs	mm	0,5	0,5
Min. İç Ölçü (Dört Kenar Büküm)	mm	140 x 190	140 x 190
Min. İç Ölçü (İki Kenar Büküm)	mm	140	140
Büküm Açısı	°	0-180	0-180
En Hızlı Büküm Süresi	sn/büküm	0,2	0,2
Min. Sistem Hassasiyeti	mm	0,001	0,001
Eksen Sayısı	adet	15	15
Besleme Yapısı	-	Baskı kollu	Baskı kollu
Tabla Yapısı	-	Fırçalı ve bilyalı transfer	Fırçalı ve bilyalı transfer
Anma Gerilimi	V	380	380
Toplam Motor Gücü	kW	77	77
Ortalama Güç Tüketimi	kW	~2,5	~2,8
Gürültü	dB	~50	~50
Makine Ölçüleri (U x G x Y)	mm	5150 x 2650 x 3300	5650 x 3000 x 3400
Toplam Ağırlık	kg	~16000	~19000

*Özellikler önceden haber verilmeden değiştirilebilir.
