MVD Araştırma ve Geliştirme Merkezi'nin Ürünü, Tek Parça Halinde Taşınabilen Muhteşem Makine Dizaynı

iLaser Fiber Lazer

Fabrikada yapılan tüm ayarlar değişmeden tek parça yükleme ve çalışma sahasında kurulum, kısa sürede kesime başlama imkanı. Fabrika ayarlarında hiçbir değişiklik olmadan nakliye. Tüm fiber kablo, rezanatör, elektrik bağlantıları hazır bir şekilde kurulum ve kısa bir süre içinde kesime başlama imkanı. Pratik kullanıcı odaklı kabin dizaynı. Analizi yapılmış gövde ve köprü tasarımı. Minimum yerleşim alanı.

SİPARİŞ VER KATALOĞU GÖRÜNTÜLE

iLaser Serisi

1950 yılında ilk makinesinin üretimiyle kurulan MVD, sac metal işleme sektöründe küresel bir lider haline gelmiştir.

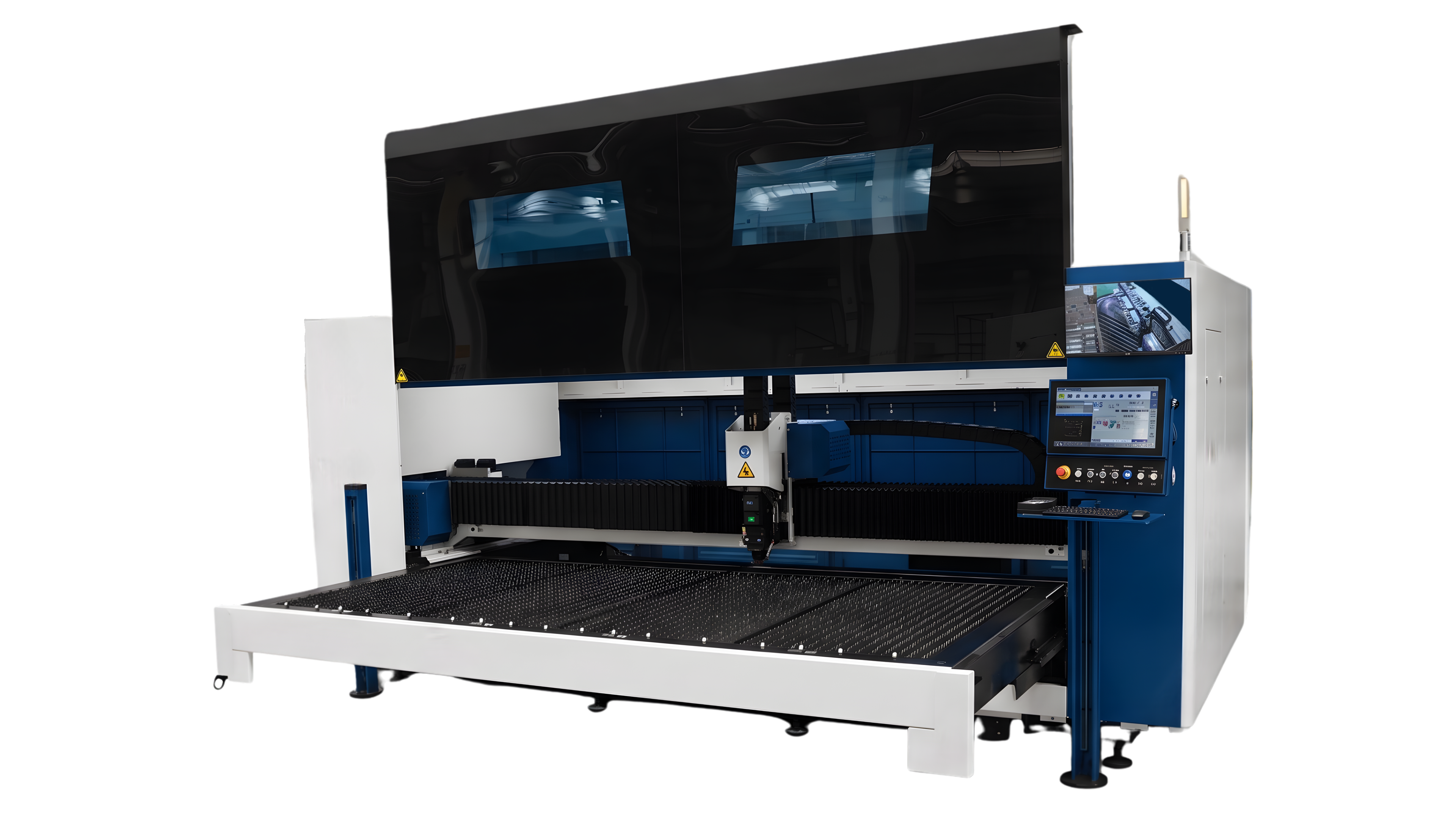

iLaser FM

iLaser FM Serisi, üretim alanı sınırlı işletmeler için tasarlanmış kompakt bir fiber lazer kesim makinesidir. 1,5 kW'tan 6 kW'a kadar lazer gücü seçenekleriyle sunulan makinenin kapalı kabini, tek tablalı yapısı ve yandan yükleme tasarımı dar çalışma alanlarında pratik kullanım sağlar.

3015 çalışma alanına sahip FM Serisi; kompakt yerleşim, kolay kullanım ve güvenli kapalı kesimin önemli olduğu standart sac kesim uygulamaları için uygundur. Geniş kurulum alanı veya yüksek sac yükleme kapasitesi gerektirmeden verimli lazer kesim performansı arayan kullanıcılar için ideal bir çözümdür.

KEŞFET

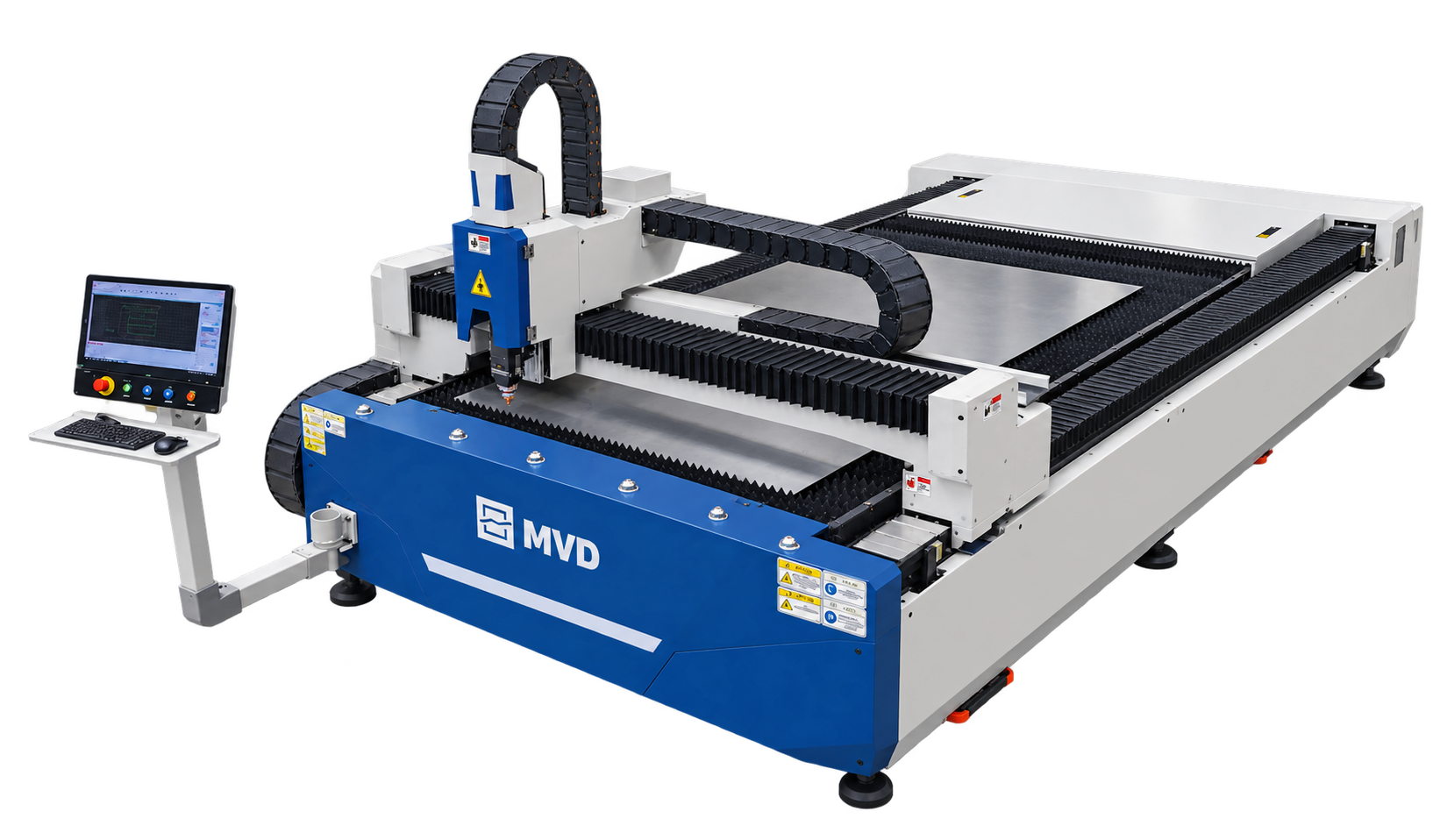

iLaser FE

iLaser FE Serisi, standart sac işleme uygulamaları için tasarlanmış ekonomik ve kullanımı kolay açık tip fiber lazer kesim makinesidir. Basit yapısı ve pratik kullanımıyla özellikle ince sac kesimi, küçük üretim alanları ve erişilebilir bir fiber lazer çözümü arayan işletmeler için idealdir.

1,5 kW'tan 6 kW'a kadar lazer gücü seçenekleriyle sunulan makine, Raytools veya BOCI kesim kafasıyla donatılabilir. FE Serisi standart olarak FSCUT CNC kontrol ekranıyla gelir; kullanıcı dostu çalışma ve verimli kesim kontrolü sağlar.

3015, 4015 ve 6015 tabla ölçüsü seçenekleriyle iLaser FE Serisi, kompakt ve pratik makine yerleşimini korurken farklı üretim ihtiyaçlarına esneklik sunar.

KEŞFET

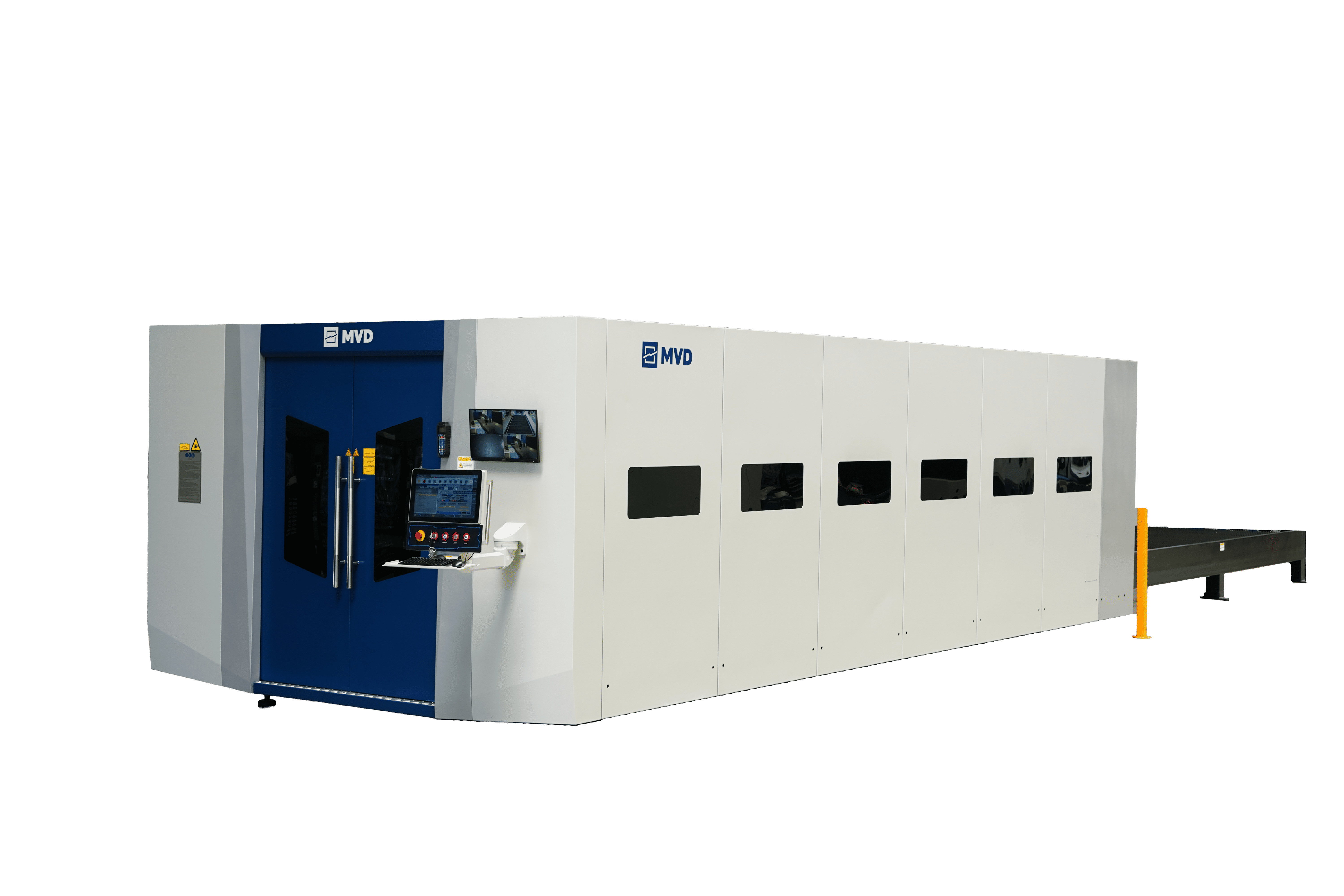

iLaser FH

iLaser FH Serisi, seri üretim için tasarlanmış çift tablalı fiber lazer kesim makinesidir. CNC kontrollü otomatik mekik tabla sayesinde kesim devam ederken bir sonraki sac yüklenebilir; böylece duruş süreleri azalır ve üretim kapasitesi artar.

Kapalı kabin, kamera izleme sistemi ve bölgesel duman emişi güvenli ve temiz bir çalışma sağlarken, kremayer-pinyon tahrik sistemi ve otomatik yağlama kararlı ve tekrarlanabilir kesim hassasiyeti sunar.

Standart olarak Raycus lazer kaynağı, Raytools veya BOCI kesim kafası ve FSCUT CNC kontrol ile sunulan FH Serisi; IPG lazer kaynağı, Precitec kesim kafaları ve otomatik yükleme-boşaltma ile geliştirilebilir.

KEŞFET

Kesim Kafası

Dünyada en yaygın kullanılan ve en güvenilir Alman Precitec ProCutter Lazer Kesim Kafası

Led Durum Göstergeleri

• Motor sistem durumu
• Kafa genel sıcaklığı
• Basınç durumu
• Koruyucu Cam Kirlenme Durumu

Alt Koruma Camı

Kesimde oluşan partiküllerin geri yansıyarak merceklere zarar vermesini engelleyen özel koruyucu camdır.

Otomatik Yükseklik Kontrol Sensörü

Kafa içerisinde bulunan kapasitif sensör ile kesim yüksekliği sürekli olarak sabit tutulabilmektedir.
Bu sayede yüksek kalitede kesimler elde edilmektedir.

Otomatik Motorlu Odak Sistemi

Bu sistem sayesinde farklı malzeme ve kalınlıklarda odaklanma CNC ünite aracılığıyla ayarlanabilmektedir.
Kesim esnasında da odak mesafesi otomatik değişebilmektedir.

Akıllı Durum Bildirimleri

CNC Ünite ve mobil uygulama üzerinden anlık olarak Precitec Kesim Kafasının
sıcaklık, basınç, kirlenme, geri yansıma gibi durumları görüntülenebilmektedir.

CNC Kontrol Ünitesi

ESA veya LYNCA 21 inch geniş dokunmatik ekran,
kolay kullanım panel dizaynı ile tüm kontrol parmaklarınızın ucunda.

Kamera Görüntüleme Sistemi

Makine içinde ve dışında bulunan kameralar sayesinde çalışma durumunu,
CNC Kontrol paneli üzerindeki ekran ve uzaktan erişim ile anlık izleyebilme.

CNC Kontrol Ünitesi

• Windows tabanlı işletim sistemi
• Multi touch renkli grafik ekran
• Çok fonksiyonlu klavye desteği, joystick ve hız potansiyometresi
• EtherCAT Haberleşme ile hızlı makine kontrolü ve data transferi
• Farklı malzeme tipi ve kalınlıkların gereksinimi için geliştirilmiş parametre kütüphanesi
• Fly cut özelliği ile benzer parçaları kesim yönünü değiştirmeden kesim teknolojisi
• Patlatmasız çalışma özelliği No piercing teknolojisi ince saclarda etkili proses zamanı avantajı
• Kalın saclarda önce patlatma sonra kesim yapabime imkanı ile daha kaliteli kesim
• Bilgisayarla haberleştirilerek program gönderme özelliği
• Çoklu dil desteği
• Gelişmiş sac tanıma özellikleri
• Referanslama seçenekleri, sac hizalama teknolojileri
• Farklı güvenlik seviyeleri ile bakımcı ve operatör şifreleme
• Çok amaçlı program arama sayfaları, (iş, parça, malzeme...)

Güç Kaynağı

Mükemmel kesim için Mükemmel ışın kalitesi

Çoklu Mod Fiber Lazer

• IPG, nLight and Raycus
• Optimum odak çapı
• Bakım gerektirmeyen teknoloji
• Lazer ışınının fiber kablo ile taşınması sonucu, sıfır optik sarf maliyeti, sürekli yüksek performans çalışma şartlarından en az etkilenme
• En düşük işletim maliyeti ile rakipsiz
• Çelik, Paslanmaz, Alüminyum, Bakır, Pirinç, Titanyum, Fiber Glass gibi çeşitli malzemelerin kesim imkanı

Soğutucu

IPG veya OMI
Digital mikro işlemili sıcaklık kontrolü ile hızlı adaptasyon

Cad/Cam Yazılımı

IPG veya OMI
Dijital mikro işlem kontrollü endüstriyel amaçlı soğutucu ünitesi.

Otomatik Parça Yerleştirme

• Libellula veya Lantek
• Mükemmel esneklik ve maksimum performanslı otomatik veya manuel parça yerleşimi
• Kopyalama, taşıma, döndürme, hizalama, vb. gibi güçlü manuel yerleştirme işlevleriyle birlikte otomatik ve yarı otomatik yerleştirme işlevlerinin mükemmel kombinasyonu
• Otomatik yerleştirme işlevi parçaları levha üstüne mümkün olan en iyi şekilde minimum fire ile yerleştirilmesini sağlar.
• Fire parçalar üzerinde de ayrıca yerleştirme yapabilme imkanı

Yüksek Hassasiyet, Hız ve Karlılık

• Otomatik makine kesim yolu belirleme
• Zaman maliyet analizi
• Kesime başlamadan önce simulasyon imkanı
• Akıllı parça Importer/Exporter, dxf, dwg,iges gibi formatlar ile uyumluluk
• Otomatik veya manuel parça tasarlama, çağırma, yerleştirme, CNC kodu oluşturma
• Çeşitli giriş ve çıkış yöntemleri, özelleştirilmiş patlatma, hızlı lazer, mikro bağlantı, kafa hareket yönetimi, kenar bağlama, otomatik veya manuel boşaltma fonksiyonları
• Farklı iç ve dış kontur tipleri için giriş ve çıkışların tipini ve değerini yapılandırma ve yönetme

Geleneksel Parça Yerleştirme
Fire oranı %31.7

Parça Yerleştirme
Fire oranı %22.2

Otomatik Kamera ile Sac Tanıma ve Parça Yerleştirme

Tabla üzerine herhangi bir şekilde yerleştirilmiş olan kesim sacını anlık görüntüsü alınarak üzerinde kesilmek istenilen parçaların
otomatik nestingi yapılabilir ve kesime gönderilebilir

Teknik Özellikler

Ön Görünüm

Yan Görünüm

Üst Görünüm

	3015	4020	6020	8020
X Ekseni	3040	4030	6030	8030	mm
Y Ekseni	1535	2030	2030	2030	mm
Z Ekseni	120	120	120	120	mm
İvmelenme	2.5	2.5	2.5	2.5	g
Max. Eksen Hızı	150	150	150	150	metre/dakika
Sekronize Hız	210	210	210	210	metre/dakika
Konumlandırma Hassasiyeti	+/- 0.05	+/- 0.05	+/- 0.05	+/- 0.05	mm
Hassassiyeti	+/- 0.03	+/- 0.03	+/- 0.03	+/- 0.03	mm
Makine Ağırlığı	16500	22200	27750	33250	kg
Max. Yükleme Kapasitesi	1500	2500	4000	6000	kg
Tabla Değişim Süresi	24	30	45	60	sec
A	2600	2600	2600	2600	mm
B	2300	2300	2300	2300	mm
C	10000	12475	16725	16725	mm
D	1150	1150	1150	1150	mm
E	4150	5020	5020	5020	mm
F	2370	2530	2530	2530	mm
G	2030	2530	2530	2530	mm
H	3450	4670	6920	8730	mm
I	1240	1240	1240	1240	mm
J	1200	1200	1200	1200	mm

	1 kW	2 kW	3 kW	4 kW	5 kW	6 kW	8 kW	10 kW
Rezonatör Ünitesi & Elektrik Paneli	YLS-1000	YLS-2000	YLS-3000	YLS-4000	YLS-5000	YLS-6000	YLS-8000	YLS-10000
Çıkış Gücü	100-1000	200-2000	300-3000	400-4000	500-5000	600-6000	800-8000	1000-10000	w
Siyah/Çelik	8	16	18	20	22	25	30	30	mm
Paslanmaz Çelik	4	6	10	12	15	18	20	22	mm
Alüminyum	4	6	8	10	12	15	18	20	mm
Oksijen Gas Pressure	13	13	13	13	13	13	13	13	bar
Nitrojen Gaz Basıncı	25	25	25	25	25	25	25	25	bar
Hava Gaz Basıncı	13 ya da 25	13 ya da 25	13 ya da 25	13 ya da 25	13 ya da 25	13 ya da 25	13 ya da 25	13 ya da 25	bar
Ortalama Elektrik Tüketimi	15	20	30	35	45	50	60	70	kw/h
