iBend

B SERİSİ

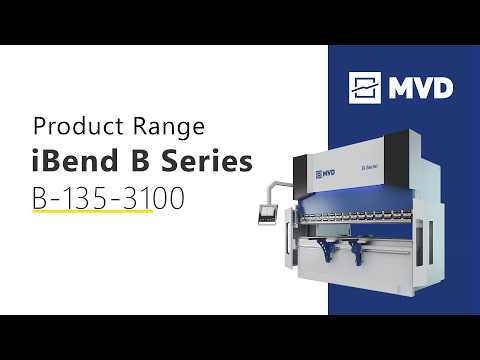

iBend HİDROLİK ABKANT PRES

Muhteşem bükümler ve kusursuz işler için mükemmel bir Abkant Pres

Çelik konstrüksiyonlardan yapılmış gövde ve üst kiriş, minimum esneme ve optimum direnç kriterlerine göre tasarlanmıştır.

SİPARİŞ VER KATALOĞU GÖRÜNTÜLE

Standart Özellikler

  • • 3 Eksenli (Y1, Y2, X) CNC
  • • 260 mm Strok, 410 mm Boğaz Derinliği
  • • ESA S630 CNC Kontrol Ünitesi
  • • ±0,03 mm hassasiyete sahip Servo motorlu, arka dayama X=750 mm
  • • Avrupa tip Promekam hızlı kalıp sıkma sistemi
  • • Kayar ön destek sistemi
  • • MVD’ye özel Dar alt tabla (Avrupa tip)
  • • GIVI marka linear cetveller
  • • Standart üst kalıp (H: 67, 850 R:08)
  • • Standart alt kalıp (60x60 mm, 4 kanallı V=16-22-35-50 mm, 850 H:60)
  • • Lazer ışınlı ön güvenlik sistemi

Opsiyonel Özellikler

  • • X'ten başlayarak 4-6-8 eksen arka dayama seçenekleri
  • • Çok kanallı kalıp için geniş alt tabla
  • • Orjinal WILA kamalı alt tabla bombeleme sistemi
  • • AKAS veya DSP Lazer ışınlı ön güvenlik sistemi
  • • İlave arka dayama parmakları
  • • İlave arka dayama dili

Öne Çıkan Özellikler

STANDART
Ön Destek Kolları

Ön Destek Kolları

  • Standart kayar ön destek kolları B-Tipi
  • - 2x adet
  • - Ayarlanabilir yükseklik
  • - Cetvel ile ölçü yapılabilinir
Hepsini Gör
STANDART
Servo Arka Dayama

Servo Arka Dayama

  • - Otomatik hareket eden X-Eksen
  • - Arka dayama X-Eksen mesafesi 750 mm - Hız: 250 mm/s - Hassasiyet: +/- 0,05 mm
  • - Manuel elle R-Eksen hareketi 250 mm
  • - Sağlam çelik gövde konstrüksiyon
Hepsini Gör
STANDART
Optik Linear Cetvel

Optik Linear Cetvel

  • (0,005 mm çözünürlükte)
Hepsini Gör
STANDART
Çabuk Sıkma Promekam

Çabuk Sıkma Promekam

  • - Avrupa tipi
  • - Üst kalıp tutucu
  • - Kolay kalıp değişimi sağlar
  • - Pratik
Hepsini Gör
STANDART
ESA S630 CNC Kontrol Ünitesi

ESA S630 CNC Kontrol Ünitesi

  • ESA S 630 (3-4 Eksen)
  • - 10” 2D dokunmatik grafik ekran
  • - Manuel büküm sırası ve çarpma kontrolü hesaplama
  • - Açı düzeltme hesaplama (Bombeleme)
Hepsini Gör
OPSİYONEL
ESA S640

ESA S640

  • ESA S 640 (3-6 Eksen)
  • - 15" 2D dokunmatik grafik ekran
  • - Otomatik büküm sırası ve çarpma kontrolü hesaplama
  • - Açı düzeltme hesaplama (Bombeleme)
Hepsini Gör
OPSİYONEL
ESA S650

ESA S650

  • ESA S 650 (3-8 Eksen)
  • - 15” 2D dokunmatik grafik ekran
  • - Otomatik büküm sırası ve çarpma kontrolü hesaplama
  • - Açı düzeltme hesaplama (Bombeleme)
Hepsini Gör
OPSİYONEL
ESA S660W

ESA S660W

  • ESA S 660W (3-8 Eksen)
  • - 19” 4:3 yüksek çözünürlüklü 3D dokunmatik grafik ekran
  • - Fiber optik arayüz
  • - 3D çizim
Hepsini Gör
OPSİYONEL
DELEM DA-53T

DELEM DA-53T

  • DELEM DA-53T (3-4 Eksen)
  • - 10" 2D dokunmatik grafik ekran
  • - 2D Görüntüleme ve ürün simülasyonu
  • - Kullanıcı dostu
Hepsini Gör
OPSİYONEL
DELEM DA-58T

DELEM DA-58T

  • DELEM DA-58T (3-4 Eksen)
  • - 15" 2D dokunmatik grafik ekran
  • - 2D çizim - 2D Görüntüleme ve ürün simülasyonu
  • - Kullanıcı dostu
Hepsini Gör
OPSİYONEL
DELEM DA-66T

DELEM DA-66T

  • DELEM DA-66T (3-8 Eksen)
  • - 17" 2D dokunmatik grafik ekran
  • - 2D çizim - 3D Görüntüleme ve ürün simülasyonu (Opsiyon)
  • - Kullanıcı dostu
Hepsini Gör
OPSİYONEL
CYBELEC CybT8 PS

CYBELEC CybT8 PS

  • Cybelec CybT 8 PS (3-4 Eksen)
  • - 7" inç 2D dokunmatik grafik ekran
  • - 2D çizim ve görüntüleme
  • - Kullanıcı dostu
Hepsini Gör
OPSİYONEL
CYBELEC CybT12 PS

CYBELEC CybT12 PS

  • Cybelec CybT 12 PS (3-4 Eksen)
  • - 12" inç 2D dokunmatik grafik ekran
  • - 2D çizim
  • - 2D Görüntüleme ve ürün simülasyonu - Kullanıcı dostu
Hepsini Gör
OPSİYONEL
CYBELEC CybT15 PS

CYBELEC CybT15 PS

  • Cybelec CybT 15 PS (3-6 Eksen)
  • - 15" inç 2D dokunmatik grafik ekran
  • - 2D çizim
  • - 2D Görüntüleme ve ürün simülasyonu - Kullanıcı dostu
Hepsini Gör

Teknik Özellikler

Ön Görünüm

Ön Görünüm

Yan Görünüm

Yan Görünüm

Çalışma Bölgesi Detayı

Çalışma Bölgesi Detayı

Makine Türü Bükme Kuvveti Büküm Uzunluğu Sütunlar Arasındaki Mesafe Strok Alt-Üst Çene Aralığı Boğaz Tabla Uzunluğu Makine Parça Bilgileri Hızlar Yağ Tankı Ana Motor Ağırlık
Ton A B C J D E Uzunluk x En x Yükseklik
(L x W x H)		 İniş Hızı Dönüş Hızı Pres Lt kW kg
mm mm mm mm mm mm mm mm/s
B40 40 1250 1100 260 465 410 880 3060 2080 2820 150 120 10 95 4 3600
B60 60 2100 1600 260 465 410 870 3660 2175 2905 160 135 10 170 5,5 4600
60 2600 2150 260 465 410 890 4210 2175 2905 160 135 10 170 5,5 5000
B100 100 2600 2150 260 465 410 885 4220 2230 2950 200 135 10 170 7,5 6300
100 3100 2600 260 465 410 905 4670 2230 2950 200 135 10 180 7,5 7000
B135 135 3100 2600 260 465 410 940 4690 2340 2980 210 130 10 180 11 7800
135 3700 3200 260 465 410 955 5290 2340 2995 210 130 10 180 11 9600
135 4100 3600 260 465 410 955 5590 2440 2990 210 130 10 180 11 10700
B175 175 3100 2600 260 465 410 955 4700 2430 2975 180 130 10 180 15 9000
175 3700 3200 260 465 410 955 5300 2430 2990 180 130 10 180 15 10600
175 4100 3600 260 465 410 955 5600 2530 2980 180 130 10 180 15 12100
B220 220 3100 2600 260 465 410 955 4720 2430 2998 180 140 10 290 18,5 10500
220 3700 3200 260 465 410 970 5320 2430 3045 180 140 10 290 18,5 12500
220 4100 3600 260 465 410 970 5620 2530 3035 180 140 10 290 18,5 11800
B270 270 3100 2600 260 465 410 960 4840 2500 3040 150 120 10 290 22 12500
270 4100 3600 260 465 410 960 5640 2500 3040 150 120 10 290 22 14000
270 4100 3600 260 465 410 960 5640 2500 3040 150 120 10 290 22 15700
B320 320 3100 2600 260 485 410 955 4860 2490 3080 150 110 10 290 22 13700
320 3700 3200 260 485 410 955 5460 2490 3085 150 110 10 290 22 14600
320 4100 3600 260 485 410 955 5660 2490 3085 150 110 10 290 22 17100
320 5100 4200 260 485 410 1030 6660 2570 3210 150 110 10 290 22 20500
320 6100 5100 260 485 410 1060 7560 2570 3440 150 110 10 290 22 27500
Tabloyu görüntülemek için kaydırın >>
Tarım
Demiryolu ve Asansör Sektörü
Otomotiv
Kabin İmalatı
İnşaat Sektörü
S 0 V 0 F 0 rᵢ 0 B 0

İndir

Bükme Kuvveti

Hesaplama

Parçayı bükmek için ne kadar
kuvvete ihtiyaç var?

mm
mm
kg/mm2
mm
Sonuçlar:
Bükme Kuvveti (F): 0 ton Yarıçap (iç) (Ri): 0 mm
Bükme Kuvveti (F / m)
(1 metre başına):		 0 ton/m B Flanşı (B): 0 mm
